产品介绍
突破了传统的平面式结构。三相磁路完全对称，三相电流平衡；体积和重量更小，材料用量减少，铁心材料利用率更高；可靠性高、运行寿命长。
铁心材料带的卷绕由专用的卷绕机完成，可以在卷绕的同时自动精确地倾斜30°，确保单框拼合面贴合良好。这种卷绕可以最大限度消除人工叠片、叠装、拆插上铁轭造成的质量波动，并可节约人力资源，提高劳动生产率。
三相磁路无接缝，磁通方向与硅钢片晶体取向完全一致，大幅度降低空载损耗、空载电流及噪音。
产品特点
1、损耗低，节电效果显著
（1）三维立体卷铁心的磁化方向完全与硅钢片的轧制方向一致，且铁心层间没有搭头接槰，磁路各处的磁通分布均匀，没有明显的高阻区、没有接缝处磁通密度的畸变现象。在材质相同的前提下，卷绕式铁心与叠片式铁心相比，其铁损工艺系数从1.3-1.5之间下降到1.05左右，仅此一项可使铁心损耗降低10-20%。
（2）由于特殊的三维立体结构，使铁心的铁轭部分用材量比传统叠片铁心减少25%，且减少的角重量占铁心总重约6%。
（3）对硅钢片的剪切处理会使其导磁性能恶化，三维立体卷铁心经高温（800℃）真空充氮退火处理，不仅消除了铁心的机械应力，而且细化了硅钢片的磁畴，提高了硅钢片二次再结晶能力，使硅钢片的性能大大优于其出厂时的性能。
（4）由于以上特点，立体卷铁心油浸式电力变压器的空载损耗和空载电流较国标GB/T6451-2008《油浸式电力变压器技术参数和要求》S11-M·RL系列降低25%和70%，S13-M·RL系列降低45%和80%。
2、噪音低
由于三维立体卷铁心是将硅钢片条料在专用的铁心卷绕机上不间断、紧密连续卷制而成，没有接缝，不会产生如叠片式匆忙那样因磁路不连续而发出的噪音。同时，三相磁路、磁通完全对称，工作磁密设计合理，因而产品噪音大大降低。
3、抗短路能力强
变压器器身整体成立体三棱柱形状，四周及中央均设置拉螺杆，与上下铁轭绝缘及层压木块构成一体，能有效抵御突发短路时的轴向，辐向机械应力。
4、结构紧凑，占地小
三维立体铁心使产品结构紧凑、布局合理，器身平面占用面积比传统产品减少10-15%，器身高度降低10-20%，若安装在箱式变电站中可缩小箱变体积近1/4。

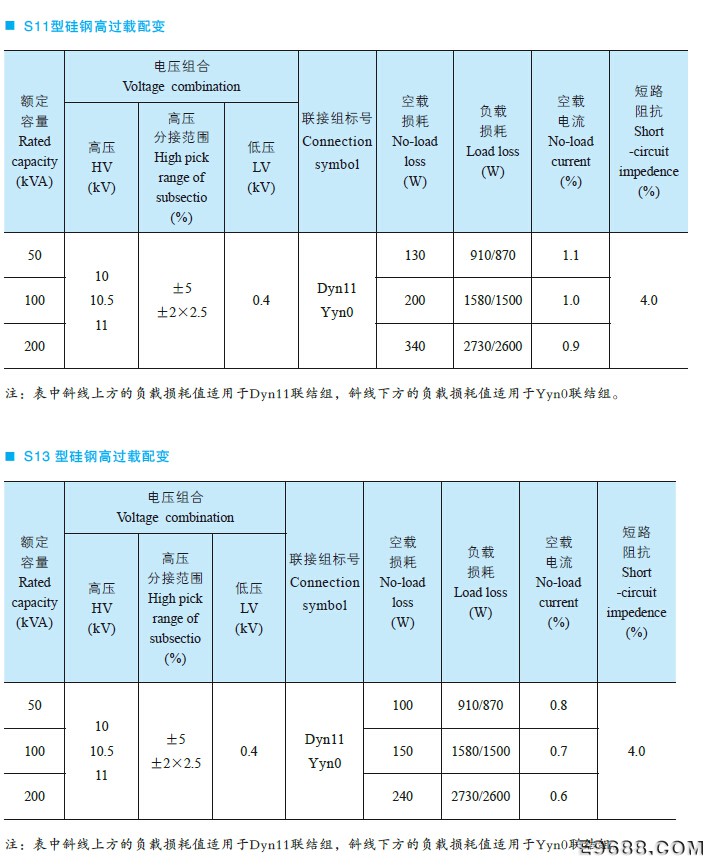

技术参数
