产品介绍
非晶合金铁心具有低损耗（相当于硅钢片的1/3-1/5），低矫顽力、低激磁电流、良好的温度稳定性等特点，用非晶合金铁心制造的变压器，节能十分显著。特别适用于负载率低的用户，如广大农村地区和发展中地区。S(B)H15 型非晶合金变压器铁心采用三相三柱或三相五柱卷铁心，铁心夹紧用薄板成型框架结构，低压线圈为箔绕式，使之损耗低、抗短路能力强、结构先进合理，总体性能指标达到世界先进水平。
产品特点
1、铁心的导磁材料采用非晶合金。由于非晶合金不存在晶体结构并具有软磁特性，磁滞回线的面积很狭窄，磁化功率小，电阻率高，涡流损耗小，所以采用此材料制造的变压器的空载损耗和空载电流非常低。S(B)H15非晶变的负载损耗与S11系列常规油变的负载损耗相同，空载损耗非晶变S(B)H15系列比S11系列下降65％左右；空载电流非晶变S(B)H15系列比S11系列下降70％左右。由于此性能使得非晶变S(B)H15系列比S11系列年运行成本平均降低30%左右。
2、低压绕组一般采用铜箔绕制的圆筒式结构，高压绕组采用多层圆筒式结构，使绕组的安匝分布平衡，漏磁小。高、低压绕组采用导线张力装置一起绕制成矩形线圈，并通过热压整形将线圈固化成一整体，以增强绕组的机械强度和抗短路的能力。
3、由于非晶变采用全密封结构，绝缘油和绝缘介质不与空气接触，并且采用真空干燥、真空滤油和注油的工艺，在正常运行下不需要换油，这就大大降低了变压器维护成本和延长了使用寿命，且可在潮湿的环境中运行，是城市和农村配电网络中理想的配电设备。

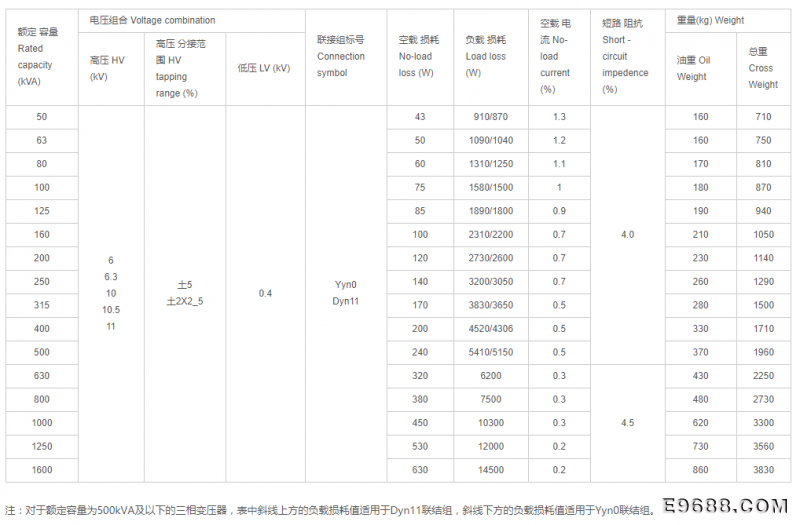

技术参数
