产品介绍
随着城乡电网建设和改造工程的不断深入和改善，以及我国对节能要求的日益提高，我公司结合当前国家电网改造及市场需求，对S13-M-30 ～ 1600/10 系列三相油浸式全密封配电变压器进行开发、试制。该系列产品具有节能显著、技术先进、结构合理、电气性能及机械性能良好、运行可靠等优点。
产品特点
铁心结构型式为叠片式结构，这种结构是我国变压器的传统结构，也是世界各国变压器铁心主导结构型式，工艺性好，高压绕组采用纸包扁铜线或漆包线，为圆筒式结构。高压线圈采用多层圆筒式结构，层间绝缘采用高密度高纯度的绝缘点胶纸。合理的布置油道位置以帮助散热。高低压线圈套绕，将高压线圈直接绕在低压线圈上，最外层包以紧缩带，在线圈两端包以一定宽度的无纬粘带，以增强线圈的机械强度，提高了其抗短路能力。
低压绕组采用纸包扁铜线结构，低压绕组绕制过程中由于圆弧处铜线弹性较大，铜线拉紧张力要足以使绕组绕紧，并用平木板垫上敲打，使铜线靠实，以控制辐向不超差。绕组完工要测辐向尺寸，对辐向超差过大的进行整形处理，并用整形装置压紧，在绕组内部用木模撑住，防止整形过程中绕组变形影响套装。

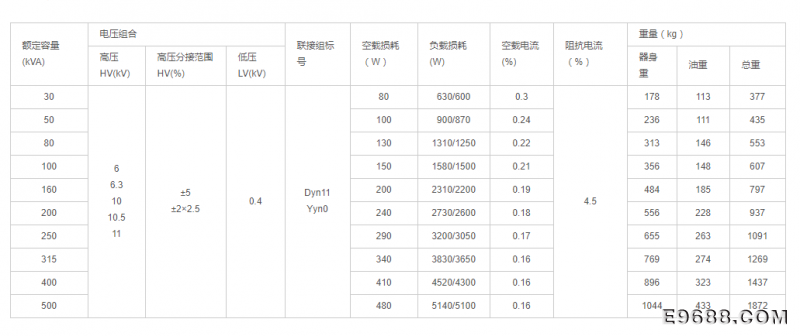

技术参数
